ASYMTEK Vantage

用於精密封裝和組裝的下一代點膠功能

使用 ASYMTEK Vantage® 系列、IntelliJet® 噴射系統和 Canvas® 軟體,為您的尖端應用提供無與倫比的點膠工藝。

產品和元件小型化為點膠工藝帶來了獨特的挑戰。點膠應用要求在小封裝上做到更精準,一致的結果。並且為了提升產能,點膠應用需要更快速度。 Vantage 系列是我們最先進的點膠平台,可以提供高端半導體封裝、機電裝配和印刷電路板 (PCB) 應用所需的速度和精度。

Vantage 系列支持:

•搭配 IntelliJet 噴射系統實現單閥或雙閥同步點膠

•更高的產能——點膠頻率高達 1,000 Hz,每小時可噴射 1,800,000 個膠點。

•狹窄細縫點膠——點膠流體寬度小於 175 μm

•可滿足先進晶圓級技術要求的點膠——單點小於 1.5 nL 的膠量,可滿足精確點膠線條路徑要求

•閉環工藝控制系統——搭配自動稱重閉環控制系統

•快速、可重複的設置——具備自動校準功能

•專利認證的實時校正技術—— 用於補償基板在 X、Y 和 Z 軸方向上的傾斜

•佔地面積緊湊的同時,可以處理大尺寸基板

•先進的 Canvas 點膠軟體

*Nordson 美國專利號 9,707,584 和 10,150,131 以及其他專利申請。




通過 Canvas 簡化編程

Canvas 軟件簡化編程任務,洞察並管控您的工藝流程。

圖形編程——讓您可以掃描工件、編寫程序,並且可以在點膠之前在虛擬圖片上查看可視化的點膠效果


Guided wizards——提供簡單易懂的逐步設置操作說明

快速參考圖形和數據塊——讓您可以控制系統傳感器和處理數據的顯示方式

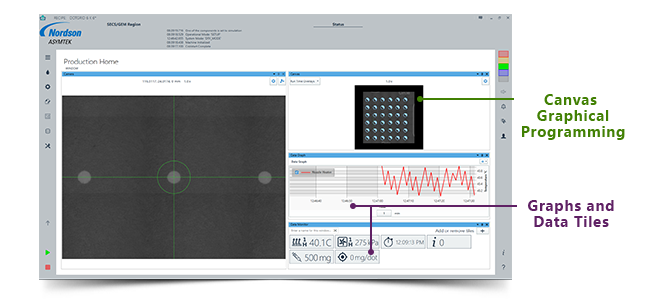

Canvas圖形化編程介面

Supported Equipment and Software

IntelliJet Jetting System

Canvas Dispensing Software

Continuous Path Motion Control

Fids-on-the-Fly Software

Calibrated Process Jetting (CPJ)

Monocle Vision

Laser Height Sensing
